Maquinaria para asientos de automoción: costuras de unión, adorno, documentadas y cabezales
Qué exige cada operación de una funda de asiento en cuero, polipiel, alcántara o tejido laminado, y con qué máquina se hace: triple arrastre para unir, dos agujas y autómatas para el adorno, programas con registro para las costuras de seguridad y columna para los cabezales.
El asiento es la pieza del coche que más se ve y más se toca. Una funda se cose a partir de muchas piezas pequeñas que después se tensan sobre la espuma, y cualquier defecto se multiplica: un pespunte que se abre dos milímetros en la máquina es una línea torcida cuando la funda está montada. Por eso lo ordenamos por operaciones: cada una pide algo distinto a la máquina.
Las operaciones de una funda de asiento
Y dos operaciones que las acompañan: el corte de la piel y el sellado de costura.
1. Costuras de unión
Son las que montan la funda: unen las piezas de cojín y respaldo, los laterales y las tiras de anclaje que la sujetan a la estructura. Casi siempre hay espuma laminada o varias capas de distinta dureza, y ahí está el problema: con arrastre solo inferior la capa de arriba se queda atrás, la pieza sale más larga por un lado y al enfundar aparecen arrugas.
Qué pedir a la máquina:
- Triple arrastre —dientes, aguja y prensatelas alternante— para que las capas avancen juntas.
- Altura de prensatelas y garfio grande para pasar grosor con hilo grueso.
- Remate y corte de hilo automáticos si coses en serie.
Planas de triple arrastre para costuras de unión
Dürkopp Adler 867 Basic
Plana de triple arrastre, 1 aguja. El estándar para unión de fundas en producción.
Ver ficha técnica →
Dürkopp Adler 867 M-Type Silverline
Triple arrastre, 1 aguja, con corte de hilo, remate y alzaprensatelas automáticos.
Ver ficha técnica →
Dürkopp Adler 867 M-Type Goldline
La 867 de 1 aguja con el máximo nivel de equipamiento de la plataforma M-Type.
Ver ficha técnica →
Dürkopp Adler Gamma 767
Plana de triple arrastre de 1 o 2 agujas para unión en cuero y tapicería.
Ver ficha técnica →
Dürkopp Adler 267-373
Triple arrastre de entrada para unión en cuero, polipiel y tejido laminado.
Ver ficha técnica →
PFAFF 1245
Triple arrastre robusta y versátil. Muy habitual en tapicería de reposición.
Ver ficha técnica →
Vetron 4000 / 4010
Plana de 1 aguja, triple arrastre y transmisión directa, para material medio y pesado.
Ver ficha técnica →
Vetron 5000 / 5010
La gama premium de Vetron: triple arrastre, 1 aguja y equipamiento superior.
Ver ficha técnica →

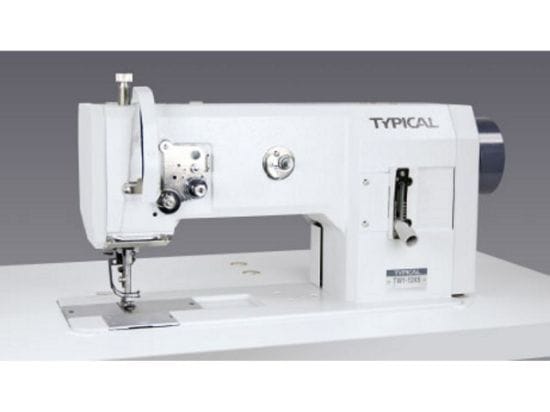

Typical TW1-1245
Plana de 1 aguja y triple arrastre, garfio vertical de 26 mm, para material medio y pesado.
Ver ficha técnica →
Typical GC20665
Triple arrastre de 1 aguja con direct drive de 750 W y automatismos neumáticos.
Ver ficha técnica →
PFAFF 2545/46 PLUS
Triple arrastre, 1 o 2 agujas, garfio de eje vertical, remate y corte de hilo automáticos.
Ver ficha técnica →
Brother UF-8910 / UF-8920
Triple arrastre, 1 o 2 agujas, garfio de eje vertical, remate y corte de hilo.
Ver ficha técnica →
JUKI LU-2810
Pesada de triple arrastre, 1 aguja, garfio de eje vertical.
Ver ficha técnica →Planas de doble arrastre: uniones en material más ligero
Dürkopp Adler M-Type 827
Doble arrastre, 1 o 2 agujas, con remate y corte de hilo. Para tejido y polipiel sin espuma gruesa.
Ver ficha técnica →
Dürkopp Adler M-Type 887
Doble arrastre con pata rueda, 1 o 2 agujas. Sigue bien las curvas en uniones de piezas finas.
Ver ficha técnica →Planas electrónicas Delta
2. Costuras de adorno
El pespunte visto es la firma del asiento y la costura que menos perdona. La más habitual es la costura francesa: se une con una aguja, se abren los márgenes y se pespuntea por fuera a ambos lados con dos agujas. También el doble pespunte paralelo con hilo grueso y el acolchado en rombo o dibujo sobre cojín y respaldo.
Cuando la pieza ya tiene volumen —laterales envolventes, esquinas de respaldo, cabezales— el pespunte de adorno se hace en máquina de columna: la aguja trabaja arriba y la pieza gira libre alrededor, así el pespunte sigue la curva sin arrugar el material.
Qué pedir a la máquina:
- Dos agujas con la distancia entre agujas del diseño del modelo.
- Paso de puntada largo y constante con hilo grueso, sin saltar puntadas.
- Si el diseño tiene esquinas cerradas, barra de agujas desembragable: pregúntanos por esas versiones.
- En piezas con volumen, columna de 1 o 2 agujas con transporte por rueda o triple arrastre.
- Para acolchado en dibujo, autómata de patrón: la operaria no puede repetir un rombo cien veces igual.
Pespunte decorativo y costura francesa
Dürkopp Adler 867 Classic 2 agujas
Triple arrastre de dos agujas para doble pespunte y costura francesa.
Ver ficha técnica →
Dürkopp Adler 867 Eco 2 agujas
Dos agujas y triple arrastre en versión Eco para pespunte decorativo.
Ver ficha técnica →
JUKI LU-2860
Pesada de 2 agujas y triple arrastre con garfio de eje vertical.
Ver ficha técnica →

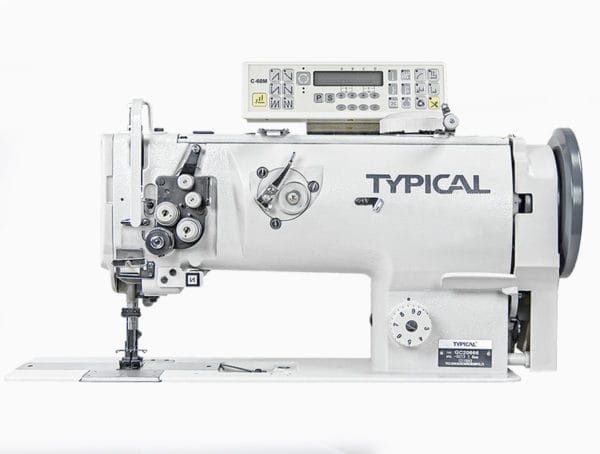

Typical GC20666 2 agujas
Triple arrastre de 2 agujas con direct drive de 750 W, para doble pespunte y costura francesa.
Ver ficha técnica →
Vetron 4020 / 4030
Plana de 2 agujas, triple arrastre y transmisión directa para doble pespunte paralelo.
Ver ficha técnica →Columna de 1 aguja: pespunte visto en piezas con volumen
Dürkopp Adler 838-1
Columna de 1 aguja con transporte inferior y rodillo superior.
Ver ficha técnica →
Dürkopp Adler 888-1
Columna de 1 aguja con transporte por rueda dentada, para curvas en cuero.
Ver ficha técnica →
Dürkopp Adler Delta 888-1
Columna electrónica de la plataforma M-Type: parámetros programados.
Ver ficha técnica →
PFAFF 571-1i
Columna rápida de 1 aguja, columna a la izquierda.
Ver ficha técnica →
PFAFF 591-1
Columna rápida de 1 aguja, columna a la derecha.
Ver ficha técnica →
PFAFF 1571-1
Columna electrónica de 1 aguja, columna a la izquierda.
Ver ficha técnica →
PFAFF 1591-1
Columna electrónica de 1 aguja, columna a la derecha.
Ver ficha técnica →
PFAFF 1293-1
Columna robusta de 1 aguja para material más grueso.
Ver ficha técnica →
Typical TW5-898-1
Columna direct drive de 1 aguja y triple arrastre, material medio-pesado.
Ver ficha técnica →
Typical TW1-1591E
Columna electrónica de 1 aguja con rueda, rodillo motorizado y pantalla táctil.
Ver ficha técnica →

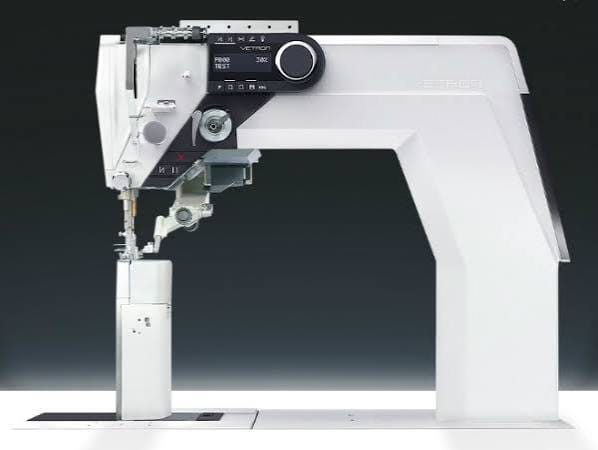

Vetron 5300
Columna de 1 aguja, triple arrastre y direct drive, con tensión y presión de prensatelas automáticas.
Ver ficha técnica →Columna de 2 agujas: doble pespunte en piezas con volumen

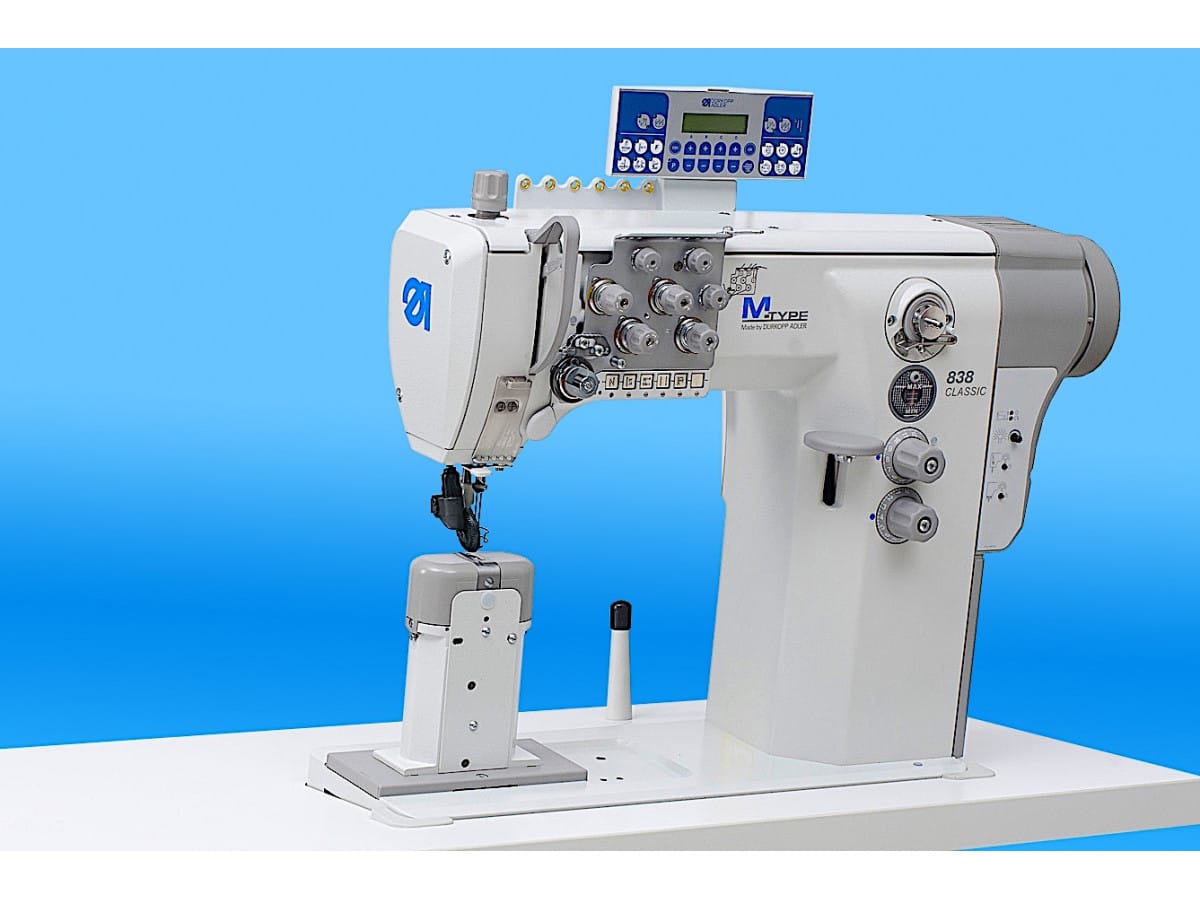

Dürkopp Adler 838-2
Columna de 2 agujas con transporte inferior para doble pespunte.
Ver ficha técnica →
Dürkopp Adler 888-2
Columna de 2 agujas con transporte por rueda, doble pespunte en curva.
Ver ficha técnica →
PFAFF 574-2
Columna rápida de 2 agujas, con refinador disponible.
Ver ficha técnica →
PFAFF 1574-2
Columna electrónica de 2 agujas.
Ver ficha técnica →
PFAFF 1295/96 PLUS
Columna de triple arrastre, 1 aguja (1295) o 2 agujas (1296).
Ver ficha técnica →
Dürkopp Adler H 868
Columna de 1 o 2 agujas y triple arrastre para material muy pesado.
Ver ficha técnica →Typical TW5-898-2
Columna direct drive de 2 agujas y triple arrastre, material medio-pesado.
Ver ficha técnica →
Vetron 5320
Columna de 2 agujas y triple arrastre, distancias de 6 a 12 mm, para doble pespunte decorativo.
Ver ficha técnica →Acolchado y dibujo programado

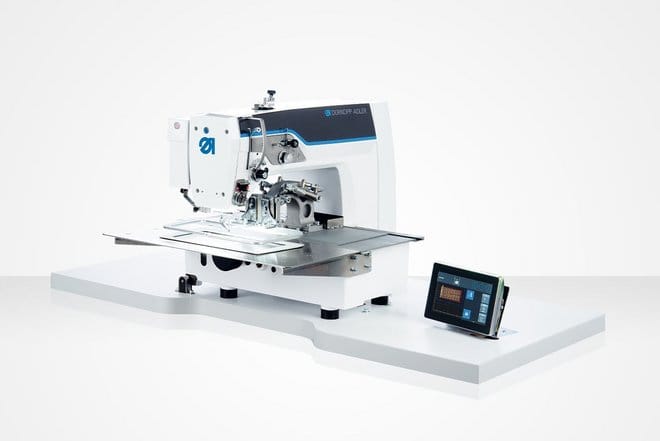

Dürkopp Adler 910
CNC de campo pequeño hasta 300 × 200 mm y 2.800 ppm, con tensiones programables e importación DXF.
Ver ficha técnica →

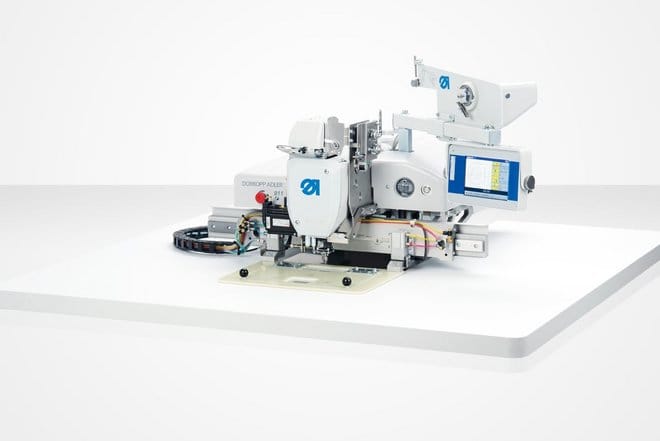

Dürkopp Adler 911R-210-10
CNC con cabezal giratorio ilimitado: pespunte decorativo perfecto en curvas de asiento.
Ver ficha técnica →

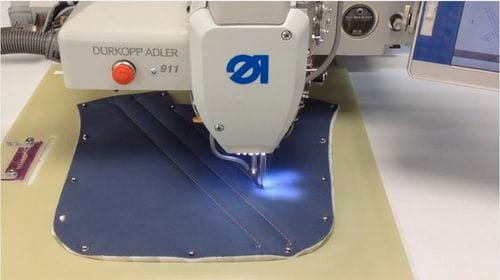

Dürkopp Adler 911-210-10
CNC para material medio-pesado con garfio XXL y detección de rotura de hilo.
Ver ficha técnica →

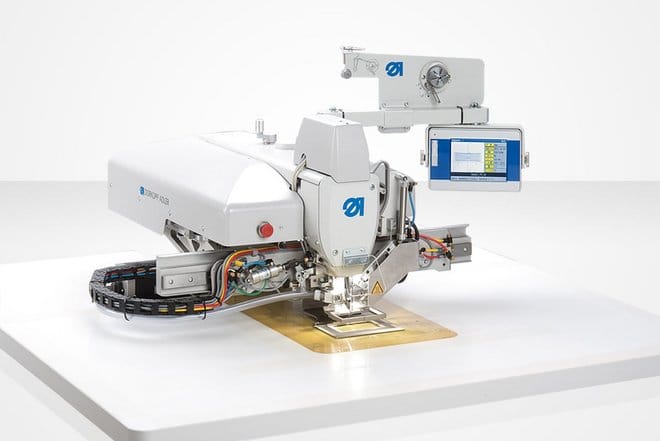

Dürkopp Adler 911-211-10
CNC para material pesado: garfio 3XL de 40 mm e hilo hasta 8/3.
Ver ficha técnica →
PFAFF 3590 Portal
Costura programable de gran formato para acolchado y dibujo en paneles.
Ver ficha técnica →
Brother Nexio BAS-375H
Cosedora de patrones tipo puente con zona de costura de 1200 × 700 mm.
Ver ficha técnica →
JUKI PLK-J10050RH
Cosedora de patrones de 1000 × 500 mm para materiales pesados.
Ver ficha técnica →
Typical TC3020GB-1A
Cosedora de patrones de 300 × 200 mm: dibujos pequeños, refuerzos y piezas de detalle.
Ver ficha técnica →
Typical TC6040GB-1A
Cosedora de patrones de 600 × 400 mm con servomotores, para paneles de formato medio.
Ver ficha técnica →
Typical TC12080GB-1A
Cosedora de patrones de 1200 × 800 mm para acolchado de cojines y respaldos enteros.
Ver ficha técnica →3. Costuras documentadas
Son las costuras en las que el fabricante del coche exige poder demostrar cómo se cosió cada pieza. El caso típico es la costura de rotura del airbag lateral integrado en el respaldo: tiene que abrirse exactamente por donde está previsto cuando el airbag se dispara. Una puntada saltada, un hilo distinto o una tensión diferente cambian cómo rompe, y eso no se puede ver a simple vista.
Qué pedir al puesto de trabajo:
- Vigilancia de cada puntada, con detección de puntada saltada.
- Medición continua y regulación de la tensión del hilo, y control del hilo de canilla.
- Identificación del hilo y la canilla por código, para que no se cosa con un material que no es el de la especificación.
- Registro por costura: parámetros, operario y etiqueta final, con trazabilidad hasta la funda.
Esto no lo hace una plana electrónica por sí sola: hace falta un sistema que mida, bloquee el error y documente. Para eso están el sistema modular Dürkopp Adler 550-D800 y los Docu-Seam-System PFAFF 3721 y 3745.
Sistemas para costuras documentadas

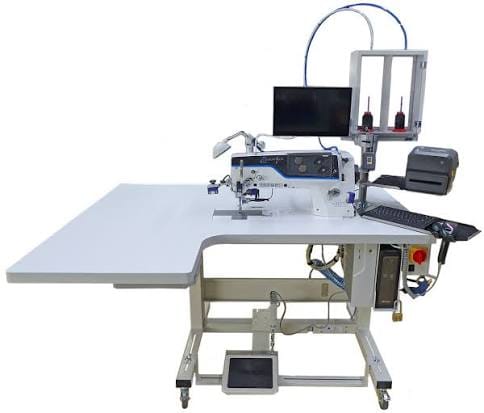

Dürkopp Adler 550-D800
Puesto modular que vigila cada puntada, la tensión y la canilla, y documenta cada costura de airbag.
Ver ficha técnica →

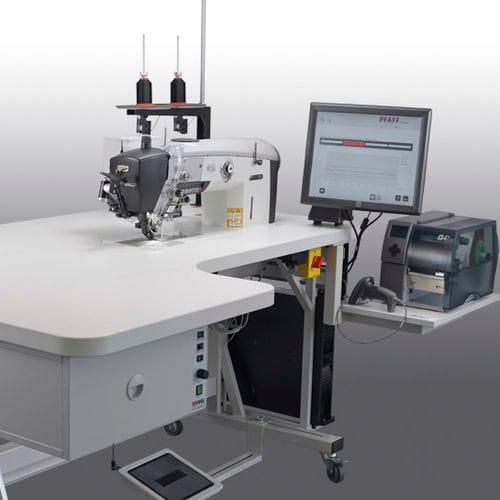

PFAFF 3721 PREMIUM
Docu-Seam-System para la costura de rotura del airbag: aparta en tiempo real las costuras no válidas.
Ver ficha técnica →PFAFF 3745 PREMIUM
Docu-Seam-System con transporte unison y puntada hasta 9 mm, para fundas con espuma o varias capas.
Ver ficha técnica →4. Cabezales
La funda del reposacabezas es pequeña, tiene radios cerrados y se cierra sobre sí misma. En una plana la pieza no apoya y la costura curva se abre. Se cose en columna, donde la aguja trabaja arriba y la pieza gira libre alrededor, y el cierre de piezas ya cerradas en brazo cilíndrico. Suele llevar también pespunte de adorno a juego con el asiento y las aberturas para las varillas.
Qué pedir a la máquina:
- Columna con transporte que acompañe la curva sin arrastrar la pieza hacia fuera.
- Triple arrastre o rueda de transporte según material y radio.
- Una o dos agujas según si el cabezal lleva pespunte de adorno.
Máquinas para cabezales
Dürkopp Adler 888
Columna con transporte por rueda, 1 o 2 agujas, para curvas en cuero.
Ver ficha técnica →PFAFF 1295/96 PLUS
Columna de triple arrastre, 1 o 2 agujas, para piezas con volumen.
Ver ficha técnica →
Dürkopp Adler 69-373
Brazo cilíndrico de triple arrastre para cierres de piezas cerradas.
Ver ficha técnica →Corte y sellado de costura
Corte. La piel no se apila: cada una tiene su forma y sus marcas, y en un asiento se ve todo. Se corta monocapa, colocando las piezas vistas en la mejor zona de cada piel.
Sellado. Cada puntada es un agujero. Cuando la funda lleva espuma laminada y adhesivo y se conforma con calor, ese material sale por la costura a la cara vista. Se sella la costura por el revés con cinta antes de conformar. Más en qué es el termosellado.
Preguntas frecuentes
¿Puedo hacer costura francesa con una plana de una aguja? Sí, en dos pasadas, pero el paralelo depende de la mano de la operaria y se nota. En serie compensa la de dos agujas.
¿Una costura documentada necesita una máquina especial? Sí: un puesto que vigile cada puntada, la tensión y la canilla, y registre cada costura, como el Dürkopp Adler 550-D800 o las PFAFF 3721 y 3745. Qué módulos lleva depende de lo que pida tu cliente: tráenos su especificación.
¿Qué aguja uso en cuero de asiento? En cuero, punta cortante; en polipiel y tejido laminado, punta redonda para no cortar el soporte. Todo en la guía de agujas industriales.
¿Podéis aconsejarme sin venir a veros? Sí. Cuéntanos qué operación, material, grosor y fundas al día, y te enseñamos vídeos de la máquina trabajando ese material.
