Cómo se fabrica cada producto · Guía
¿Cómo se fabrica una camisa? Procesos y máquinas
Las tres fases de la confección de una camisa o una blusa, de los puños a los botones, con las máquinas que se usan en cada paso.
Una camisa parece sencilla, pero lleva muchas costuras a la vista: el cuello, los puños, la tapeta y el bajo. Cualquier pespunte torcido se ve enseguida, por eso en camisería se trabaja mucho con plantillas, sensores y unidades automáticas.
Esta guía sigue el orden de fabricación en tres fases. En cada operación verás para qué sirve y con qué máquinas se hace: Dürkopp Adler, PFAFF, Beisler, BASS, Juki, Brother y Typical. La producción aproximada en un turno de 8 horas sale del folleto de Dürkopp Adler; donde la casilla va en blanco, el fabricante no da ese dato. Para empezar no hacen falta unidades automáticas: con una buena recta, una ojaladora y una botonadora se hace una camisa completa.
Las fases de fabricación
- 1. Piezas pequeñas: puños y cuello
- 2. Delanteros y espalda: bolsillo, ojales, pinzas y canesú
- 3. Montaje: aberturas, hombros, mangas, bajo y botones
1. Piezas pequeñas: puños y cuello
Puños y cuellos son las piezas que más se miran en una camisa. Se cosen antes de montar nada y tienen que salir todos con la misma forma, así que aquí se trabaja con plantillas, sensores y unidades automáticas.
Puños
Los puños se pespuntean y se recortan en una sola pasada, con doble cadeneta o con pespunte. La forma la marca la plantilla o el programa CNC, y todos los puños salen iguales.
| Máquina | Para qué | Por turno |
|---|---|---|
| Dürkopp Adler 971-01 | Unidad de doble cadeneta que cose y recorta puños con plantilla | 5.000 puños |
| PFAFF 3511 | Unidad automática de pespunte que cose y recorta con plantilla | 3.000 puños |
| Beisler 739-23-1 | Unidad CNC de doble pespunte que cose y recorta puños | 1.800 puños |
| Juki PLK-J4040 | Cosedora electrónica de patrones con plantilla | |
| Juki PLK-J2516-YU | Cosedora electrónica de patrones con plantilla, de campo pequeño | |
| Brother BAS-360H | Cosedora electrónica de patrones con plantilla | |
| Brother BAS-365H | Cosedora electrónica de patrones con plantilla | |
| Typical TC3020 | Cosedora electrónica de patrones con plantilla |
Pespuntear cuello y puños
El pespunte visto del cuello y de los puños tiene que ir a la misma distancia del borde en todo el contorno. Las máquinas con sensor detectan el borde de la tela y dan la puntada de esquina solas.
| Máquina | Para qué | Por turno |
|---|---|---|
| PFAFF 2481 | Pespunte con transporte inferior y de aguja, sensor de borde y puntada de esquina automática | 1.600 cuellos |
| Dürkopp Adler 275-140342-01 | Pespunte con arrastre superior diferencial; embebido programado en un pulsador | 1.250 cuellos |
| Dürkopp Adler 272-140342-01 | Pespunte con transporte inferior y de aguja | 1.250 cuellos |
| Dürkopp Adler 281 | Recta de alta velocidad para confección | |
| Dürkopp Adler 262 | Recta con transporte de aguja y de dientes | |
| PFAFF 2081 | Recta con transporte de aguja y de dientes | |
| Juki DDL-9000C | Recta electrónica con corte de hilo automático | |
| Brother S-7300B | Recta electrónica con corte de hilo automático |
Ojales de cuello, puños y aberturas
Los ojales rectos de pespunte del cuello, los puños y las aberturas de manga se cosen en ojaladoras CNC. La cuchilla abre el ojal limpio durante la costura.
| Máquina | Para qué | Por turno |
|---|---|---|
| Dürkopp Adler 540-500-01 | Ojaladora CNC de pespunte con cuchilla de motor propio que corta hasta la presilla; 4.000 puntadas por minuto | |
| Dürkopp Adler 540-100-01 | Ojaladora CNC de pespunte; 4.000 puntadas por minuto | |
| Juki LBH-1790 | Ojaladora electrónica de ojal recto de pespunte | |
| Brother HE-800 | Ojaladora electrónica de ojal recto de pespunte |
2. Delanteros y espalda: bolsillo, ojales, pinzas y canesú
Con los delanteros y la espalda se cosen el bolsillo de pecho, los ojales de la tapeta, las pinzas de las camisas entalladas, la etiqueta y el canesú.
Bolsillo de pecho
Las unidades automáticas doblan el bolsillo, lo cosen sobre el delantero y apilan las piezas al terminar. Con una recta con sensor lo cose el operario y la máquina da la puntada de esquina.
| Máquina | Para qué | Por turno |
|---|---|---|
| PFAFF 3588-12/021 | Unidad que dobla y cose bolsillos de camisa, con o sin cartera | 2.400 bolsillos |
| Dürkopp Adler 806N-121-01 | Unidad que dobla y cose bolsillos de camisa, con o sin cartera | 2.400 bolsillos |
| PFAFF 2483 | Pespunte con transporte inferior, sensor de capas y puntada de esquina automática | 800 bolsillos |
| Juki PLK-J4040 | Cosedora electrónica de patrones con plantilla; cose el bolsillo con su plantilla | |
| Brother BAS-360H | Cosedora electrónica de patrones con plantilla; cose el bolsillo con su plantilla | |
| Juki DDL-9000C | Recta electrónica con corte de hilo automático | |
| Brother S-7300B | Recta electrónica con corte de hilo automático |
Ojales de la tapeta
Los ojales de la tapeta se cosen en una ojaladora manual o en un indexer. En el indexer el operario coloca el delantero y la unidad lo lleva a la costura, cose y abre los ojales y apila la pieza. La forma de los ojales y la distancia entre ellos se programan.
| Máquina | Para qué | Por turno |
|---|---|---|
| Dürkopp Adler 841-100-01 | Indexer de ojales para delanteros de camisa y blusa | 1.200 tapetas de 6 ojales |
| Dürkopp Adler 540-500-01 | Ojaladora CNC de pespunte con cuchilla de motor propio | 800 tapetas de 6 ojales |
| Dürkopp Adler 540-100-01 | Ojaladora CNC de pespunte | 800 tapetas de 6 ojales |
| Juki LBH-1790 | Ojaladora electrónica de ojal recto de pespunte | |
| Brother HE-800 | Ojaladora electrónica de ojal recto de pespunte |
Pinzas
Las camisas y blusas entalladas llevan pinzas de una o dos puntas en el delantero o en la espalda. La unidad recoge la tela con un dispositivo especial y todas las pinzas salen con la misma medida.
| Máquina | Para qué | Por turno |
|---|---|---|
| PFAFF 3586-25/01 | Unidad CNC de pespunte para pinzas de hasta 490 mm, por ejemplo en camisas slim | 2.700 pinzas de dos puntas |
| PFAFF 3586-22/02 | Unidad CNC de pespunte para pinzas de hasta 290 mm | 2.700 pinzas de dos puntas |
| BASS 5900 / 5950 / 5970 | Unidades automáticas para pinzas y pliegues sin deformar el tejido | |
| Dürkopp Adler 262 | Recta con transporte de aguja y de dientes | |
| Brother S-7240D | Recta con transporte por aguja |
Etiqueta en el canesú
La etiqueta se cose en el canesú de la espalda. Con sensor de capas la máquina encuentra sola el borde de la etiqueta y da la puntada de esquina.
| Máquina | Para qué | Por turno |
|---|---|---|
| PFAFF 2483 | Pespunte con transporte inferior, sensor de capas y puntada de esquina automática | 1.400 etiquetas |
| Dürkopp Adler 281-140342-03 | Pespunte con transporte inferior | 1.250 etiquetas |
| Juki DDL-9000C | Recta electrónica con corte de hilo automático | |
| Brother S-7300B | Recta electrónica con corte de hilo automático |

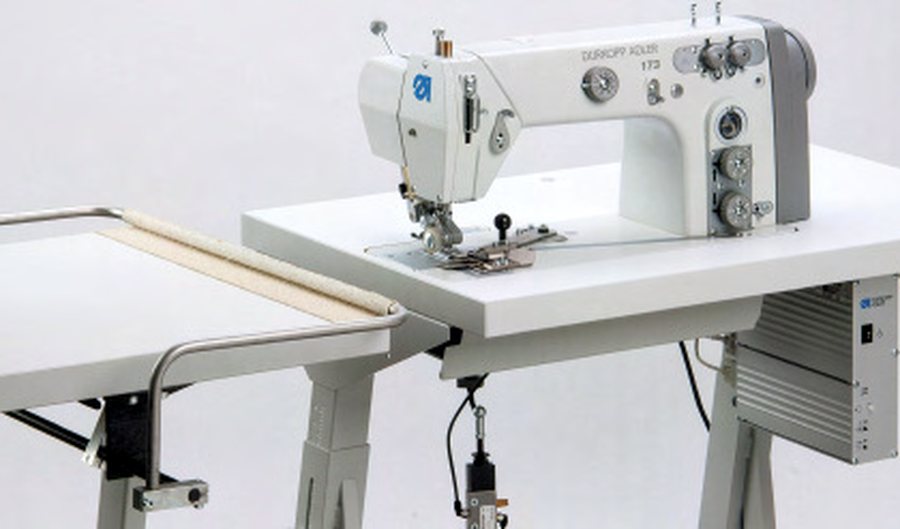

Coser y pespuntear el canesú
El canesú se cose a la espalda y se pespuntea con doble cadeneta. El puller tira del material y una pinza sujeta el paquete de piezas al lado del operario.
| Máquina | Para qué | Por turno |
|---|---|---|
| Dürkopp Adler 173-141610 (550-15-5) | Puesto de doble cadeneta con puller y pinza de paquetes | 1.000 canesús |
| PFAFF 5483-814/01 | Doble cadeneta con puller | 1.000 canesús |
| Dürkopp Adler 171 | Doble cadeneta de una aguja | |
| Juki MH-481 | Cadeneta de una aguja |
3. Montaje: aberturas, hombros, mangas, bajo y botones
En el montaje se cosen las aberturas de las mangas, se cierran los hombros, se pegan las mangas, se hace el bajo y se cosen los botones.

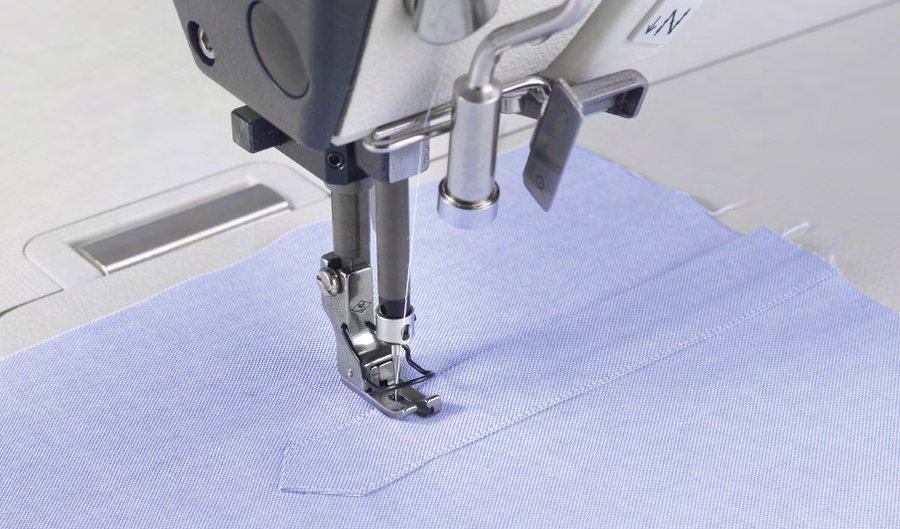

Aberturas de manga
La abertura de la manga se cose y se pespuntea con transporte de aguja o con arrastre superior. Con sensor de capas la máquina para sola al final de la costura.
| Máquina | Para qué | Por turno |
|---|---|---|
| PFAFF 2483 | Pespunte con transporte inferior, sensor de capas y puntada de esquina automática | 600 aberturas |
| Dürkopp Adler 272-140342-01 | Pespunte con transporte inferior y de aguja | 450 pares de aberturas |
| Dürkopp Adler 262 | Recta con transporte de aguja y de dientes | |
| PFAFF 2081 | Recta con transporte de aguja y de dientes | |
| Brother S-7240D | Recta con transporte por aguja | |
| Juki DDL-9000C | Recta electrónica con corte de hilo automático |
Costura del hombro
El hombro se cierra con una recta de arrastre superior diferencial, que mete el embebido justo donde hace falta, o con una recta de transporte inferior.
| Máquina | Para qué | Por turno |
|---|---|---|
| PFAFF 487-104/02 | Pespunte con arrastre superior diferencial; embebido programado en un pulsador | 550 camisas |
| Dürkopp Adler 281-140342-03 (E66) | Pespunte con transporte inferior | 500 camisas |
| Juki DLU-5490N-7 | Recta con arrastre superior e inferior | |
| Juki DDL-9000C | Recta electrónica con corte de hilo automático | |
| Brother S-7300B | Recta electrónica con corte de hilo automático |
Pegar y pespuntear las mangas
La manga de la camisa se pega con costura francesa: primero se cose y después se pespuntea por encima. Se puede hacer todo en una máquina o repartirlo en dos puestos.
| Máquina | Para qué | Por turno |
|---|---|---|
| Dürkopp Adler 272-140342-01 (E75) | Pespunte con transporte inferior y de aguja; pega y pespuntea la manga | 220 camisas |
| PFAFF 2083 | Pespunte con transporte inferior para pegar la manga | 420 camisas |
| PFAFF 2081 | Pespunte con transporte inferior y de aguja para pespuntear | 420 camisas |
| Dürkopp Adler 262 | Recta con transporte de aguja y de dientes | |
| Juki DDL-9000C | Recta electrónica con corte de hilo automático | |
| Brother S-7300B | Recta electrónica con corte de hilo automático |

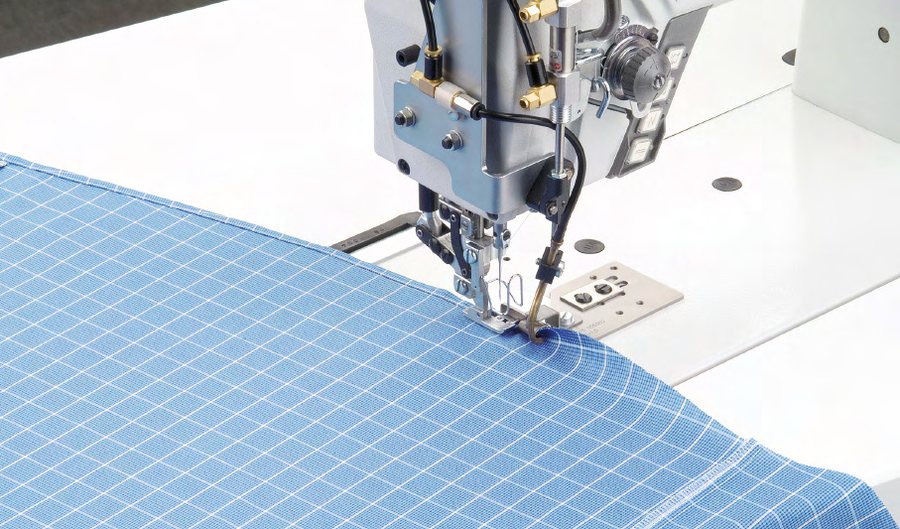

Bajo de la camisa
El bajo curvo de la camisa se cose con dobladillador y arrastre superior diferencial. El dobladillador se aparta con aire y el ancho del bajo no cambia en las curvas.
| Máquina | Para qué | Por turno |
|---|---|---|
| Dürkopp Adler 275-142342-01 (E28) | Pespunte con arrastre superior diferencial y hasta 8 embebidos programables | 900 bajos |
| Dürkopp Adler 275-140342-01 (E28) | Pespunte con arrastre superior diferencial; embebido programado en un pulsador | 900 bajos |
| PFAFF 487-19/19 | Pespunte con arrastre superior diferencial; embebido programado en un pulsador | 830 bajos |
| Juki DLU-5490N-7 | Recta con arrastre superior e inferior | |
| Juki DDL-9000C | Recta electrónica con corte de hilo automático | |
| Brother S-7300B | Recta electrónica con corte de hilo automático |
Botones
Los botones se cosen con botonadoras de cadeneta de un hilo o de pespunte. Con alimentador automático el operario no coloca los botones a mano y el ciclo es mucho más corto.
| Máquina | Para qué | Por turno |
|---|---|---|
| PFAFF 3307-1/11 | Botonadora electrónica de cadeneta de un hilo con alimentador automático de botones | 2.700 camisas de 7 botones |
| PFAFF 3307-1/01 | Botonadora CNC de cadeneta de un hilo con detector de puntada saltada | 1.000 camisas de 7 botones |
| Dürkopp Adler 532-211-01 | Botonadora CNC de pespunte | 900 camisas de 7 botones |
| Juki MB-1800A | Botonadora de cadeneta con alimentador automático de botones | |
| Juki MB-1800 | Botonadora de cadeneta de un hilo con nudo final | |
| Juki MB-1377 | Botonadora mecánica de cadeneta con corta-hilos | |
| Dürkopp Adler 533 | Botonadora electrónica de pespunte | |
| Juki LK-1903 | Botonadora electrónica de pespunte | |
| Brother 438 | Botonadora electrónica de pespunte |
Fotos y producciones: Dürkopp Adler (folleto «Sewing Technology for shirts and blouses»). La producción por turno es orientativa y depende del tejido, el modelo y el operario.
Preguntas frecuentes
¿Qué máquinas hacen falta para fabricar una camisa?
Como mínimo, una recta de pespunte de buena calidad, una ojaladora de ojal recto y una botonadora. En producción se añaden unidades automáticas de puños, bolsillos y pinzas, rectas con sensor para cuellos y etiquetas y un indexer para los ojales de la tapeta.
¿Qué es la costura francesa en una camisa?
Es la costura que se cose y después se pespuntea por encima, de forma que el borde de la tela queda escondido. En camisería se usa sobre todo para pegar las mangas.
¿Qué ojal lleva una camisa?
El ojal recto de pespunte, en la tapeta, el cuello, los puños y las aberturas de manga. Se cose con ojaladoras CNC que abren el ojal durante la costura.
¿Qué es el canesú?
Es la pieza doble de la espalda que va de hombro a hombro. Se cose a la espalda con doble cadeneta y lleva normalmente la etiqueta de la marca.
¿Se puede fabricar una camisa en un taller pequeño?
Sí. Con una o dos rectas de calidad, una ojaladora y una botonadora se hace una camisa completa. Las unidades automáticas compensan cuando se fabrican cientos de camisas al día.
